Modification et amélioration d’une Berlinette Team Slot

Message par Admin le Mer 24 Jan - 16:21

Bonsoir les Amis,
Je vous présente une petite préparation que j’ai réalisé sur mes Berlinettes Team Slot  Very Happy , et pour ceux qui ne la connaisse pas, voici la bête en photo.



L’éclater de la voiture une fois démonté.



Pour cette transformation, j’ai choisi de lui monter un Châssis RedSlot qui a l’avantage d’avoir le réglage du train avant et surtout un moteur décalé vers l’arrière ce qui permet le montage de moteur de type cage long standard.



1ère étape : le montage des paliers AR de chez NSR réf 4846.



2ème étape : le montage d’un Guide NSR réf 4844.





Ensuite, vient le moment de la mécanique et étant pro NSR, j’ai choisi de lui installer un moteur NSR King 21 Evo réf 3023, une couronne 27 dents Inline réf 6327 et un pignon 9 dents réf 7009. Place aux photos.





Pendant que le moteur trempe pour son rodage, je commence la préparation des Jantes avec leur inserts.
Les jantes ont été réalisées par notre amis Brifou que tout le monde connaît sur les fofo voisin et j’en ai profité pour lui faire transformer les jantes plastique d’origine en inserts.
Les jantes,



Mise en peinture des inserts,



Et enfin l’ensemble monté,

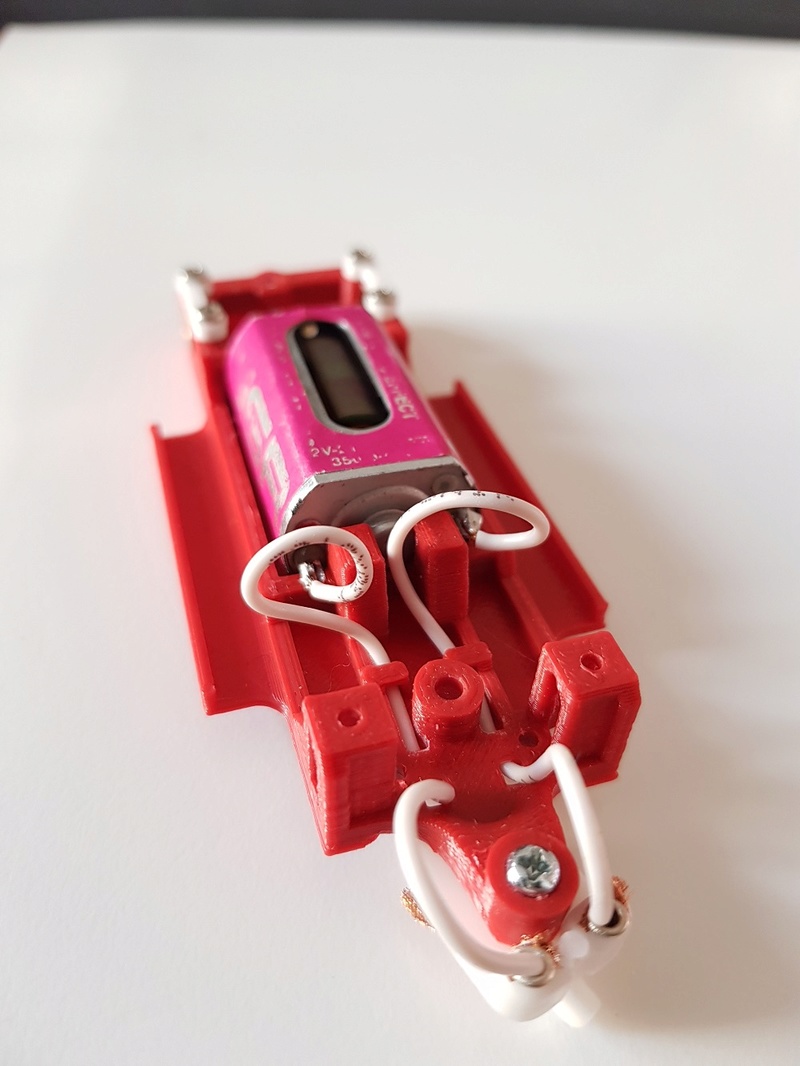

Une fois le petit moteur rodé, vient le moment de la pose dans le châssis, celui-ci est fixé à l’aide des vis Slot-it CH41 et pour l’alimenter j’ai utilisé du câble NSR 4824.







Ensuite, mise en place de la transmission arrière et pour finir le train avant,





Et la Berlinette finie.





Je réaliserai des tests de roulage ultérieurement, mais cela promet de bonne performance.

A plus.
avatar
Admin
Admin

Messages : 169
Date d'inscription : 23/06/2017
Age : 48
Localisation : Val-d'Oise

Voir le profil de l'utilisateur http://slotmechanics.forumactif.com

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par BQT le Mer 24 Jan - 18:37

j espère que tu nous la feras rouler sur la piste de Stéphane
avatar
BQT

Messages : 44
Date d'inscription : 11/12/2017
Age : 59
Localisation : fecamp

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Philippe le Mer 24 Jan - 19:22

Jolie et belle synthèse.
avatar
Philippe

Messages : 74
Date d'inscription : 31/10/2017
Age : 44
Localisation : La rochelle

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Adonfe le Jeu 25 Jan - 17:12

Si ça c est pas de la présentation bounce bounce et behn j en reste bouche bée king king je pense quelle va asticoter grave cette berlinette scratch SUPER JOB cheers

Adonfe

Messages : 95
Date d'inscription : 10/09/2017
Age : 52
Localisation : ICI , Eoohhh je suis la !

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Admin le Jeu 25 Jan - 19:19

Merci les amis, du coup j'ai fait les 4 autres Smile Smile
avatar
Admin
Admin

Messages : 169
Date d'inscription : 23/06/2017
Age : 48
Localisation : Val-d'Oise

Voir le profil de l'utilisateur http://slotmechanics.forumactif.com

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Jegom le Mar 6 Fév - 4:49

Joli travail et belle prépa, et comme les autres, bravo pour le détail et les photos des différentes opérations, bien joué ! cheers

Par contre, c'est peut être un effet d'optique, mais on a l'impression que la carrosserie à l'avant remonte beaucoup, l'espace entre les roues avants et les ailes à l'air important ?

avatar
Jegom

Messages : 76
Date d'inscription : 25/10/2017
Age : 43
Localisation : Normandie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par equalimages le Mar 6 Fév - 10:32

Jegom a écrit:

Par contre, c'est peut être un effet d'optique, mais on a l'impression que la carrosserie à l'avant remonte beaucoup, l'espace entre les roues avants et les ailes à l'air important ?


normal c'est la version cross... Razz
avatar
equalimages

Messages : 56
Date d'inscription : 03/02/2018
Age : 37
Localisation : civray (86)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Admin le Mar 6 Fév - 21:45

OUI Jegom, c'est tout simplement par ce que je n'est pas fait le réglage du train avant et merci pour les compliments.

A plus
avatar
Admin
Admin

Messages : 169
Date d'inscription : 23/06/2017
Age : 48
Localisation : Val-d'Oise

Voir le profil de l'utilisateur http://slotmechanics.forumactif.com

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Jegom le Jeu 8 Fév - 2:52

Ok, et l'avantage avec ce châssis Redslot, c'est que tu peux le faire, contrairement à celui d'origine.
Faudra nous dire ton ressenti suite au modif
avatar
Jegom

Messages : 76
Date d'inscription : 25/10/2017
Age : 43
Localisation : Normandie

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Modification et amélioration d’une Berlinette Team Slot

Message par Admin le Jeu 8 Fév - 20:07

Exactement Jegom et pour le ressenti ça sera dès que possible Wink
avatar
Admin
Admin

Messages : 169
Date d'inscription : 23/06/2017
Age : 48
Localisation : Val-d'Oise

Voir le profil de l'utilisateur http://slotmechanics.forumactif.com

Revenir en haut Aller en bas
